對(duì)于二三級(jí)醫(yī)療器械來(lái)說(shuō)無(wú)菌性的保持是至關(guān)重要的，采用醫(yī)用吸塑盒作為產(chǎn)品包裝保持無(wú)菌性主要考慮三個(gè)方面。吸塑盒材料、蓋材和封口，材料和蓋材組成了產(chǎn)品的保護(hù)層，封口保障了產(chǎn)品的無(wú)菌性狀態(tài)。吸塑盒材料和封口設(shè)備不多說(shuō)，下面介紹一下常見的蓋材以及相同蓋材采用不同涂膠形式的區(qū)別。
涂膠形式
熱熔膠采用點(diǎn)陣狀涂覆，點(diǎn)陣之間預(yù)留空隙，盡可能保留了特衛(wèi)強(qiáng)的透氣性能。
水溶膠采用滿涂方式進(jìn)行涂覆，膠層在特衛(wèi)強(qiáng)表面進(jìn)行面狀覆蓋，導(dǎo)致透氣度降低。
密封性驗(yàn)證
1. 膠轉(zhuǎn)移現(xiàn)象
撕?jiǎn)岱夂蟮奈芎?，熱封膠層發(fā)生內(nèi)聚剝離，將在泡殼表面留有膠轉(zhuǎn)移痕跡，可有利于客戶目視觀察熱封密封性。

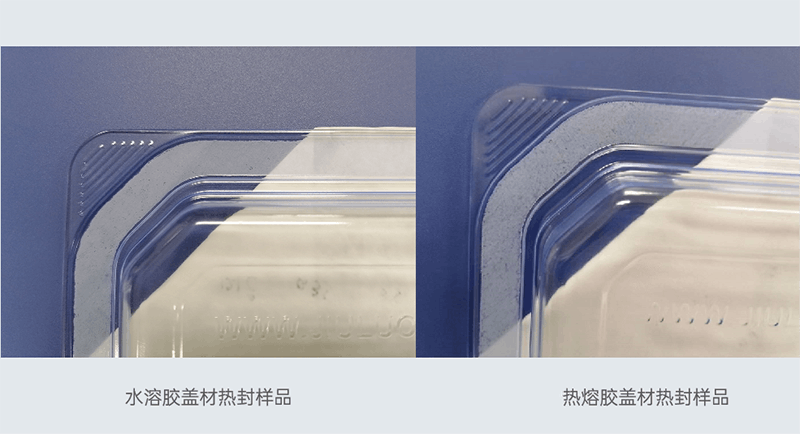

如圖所示，左圖為水溶膠蓋材熱封樣品，右圖為熱熔膠蓋材熱封樣品。水溶膠蓋材膠轉(zhuǎn)移呈面狀平鋪分布，熱熔膠蓋材膠轉(zhuǎn)移表面成連續(xù)相分布，不如水溶膠膠轉(zhuǎn)移表面均勻。但熱熔膠點(diǎn)陣的排列分布經(jīng)過(guò)嚴(yán)格的設(shè)計(jì)，可保證高溫下熱合時(shí)膠層顆粒的熔融粘結(jié)。
2. 剝離強(qiáng)度
水溶膠蓋材和熱熔膠蓋材熱封后的剝離強(qiáng)度均在3-6N/15mm之間，符合標(biāo)準(zhǔn)要求。
3. 染料滲透試驗(yàn)

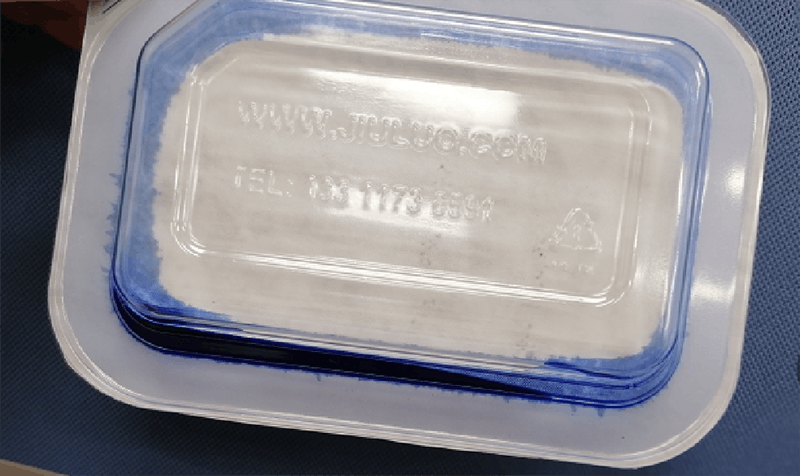

染料滲漏試驗(yàn)中，水溶膠蓋材和熱熔膠蓋材均未出現(xiàn)滲漏通道，密封完整性符合要求。
經(jīng)過(guò)驗(yàn)證，熱熔膠和進(jìn)口水溶膠涂膠方式差異帶來(lái)了膠轉(zhuǎn)移呈現(xiàn)方式的不同，但均可提供有效的無(wú)菌屏障，可以在選擇時(shí)根據(jù)價(jià)格和其他因素進(jìn)行綜合考量。
